一、行程的概念:

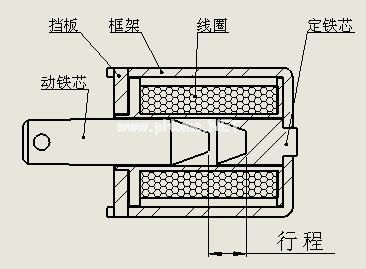

動鐵芯相對于完全吸入位置的位移，見下面的圖示：
二、力量:
電磁鐵通電就會產生力量, 在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情況下，不同功耗力量也會不同；不同的功耗對應不同通電率（既是占空比）。通常規律是：⑴行程↑力量↓(⑵功耗↑力量↑。在電磁鐵應用時，應考慮安全性能，即對力量的測試應是電磁鐵在一定通電率下，溫升穩定后所測得的力量即為電磁鐵的力量，一般情況下，初始力量是溫升穩定后力量的1.5倍左右。如產品的通電率很低（一天只有幾次通斷，而且時間非常短）則可將安全系數降低至1.2倍。
三、通電率:
通電率的概念如下公式所示。即表示通電時間（On time）除以一個周期的時間（On time Off time），通電率的通俗叫法為占空比。例如：一個電磁鐵的通電時間為1秒，斷電時間為3秒，那么它通電率就為 1/（1 3）＝25％
通電率是一個非常重要的參數，因?yàn)楫?dāng)電磁鐵被激勵是會導致線圈發熱，如果發熱過大會燒毀線圈。負載周期或者最長通電時間, 以及電磁鐵的功率和散熱決定了電磁鐵工作時的溫升，同時也決定了通電率。
四、絕緣等級
電磁鐵工作溫升, 和工作時的環境溫度決定了電磁鐵需要的絕緣溫度等級. 有以下等級分類：
A=105℃, E=120℃, B=130℃, F=155℃, H=180℃, 200=200℃, 220=220℃, 250=250℃
五：電源類型及功率
不同的輸入電流波形決定了電磁鐵的工作模式: 應用中可能有的是: 交流AC/直流DC (恒壓源, 恒流源, 電瓶, 干電池, DC 發電機, 電容), 整流濾波方式, 電壓范圍, 最大可供電流等因素 利用二極管整流。
電磁鐵應用中, 交流電磁鐵可以直接用交流電。直流電磁鐵則必須采用整流器轉換為直流. 輸出力量在一定范圍內和電流(功率)成比例. 電磁鐵達到磁飽和后力量不再隨電流(功率)增大. 同樣, 溫升和電流(功率)成正比.
六、電磁鐵的保護措施
如某些特殊場合，電磁鐵需要采用一些必要的保護措施，如增加過熱保護，過流保護以及電磁鐵驅動控制電路的保護。
七、環境因素和壽命
環境條件因素 以及 壽命需要 是在電磁鐵用料和表面處理方式選擇式的重要考慮因素. 環境因素包括: 溫度, 濕度, 磁場或電場; 氣體, 液體和固體污染或腐蝕.沖擊震動, 振動等.
八、連接方式: 安裝, 電源, 負載. 和尺寸
安裝連接: a). 外部螺栓 b). 電磁鐵外殼上的螺絲孔 c). 卡槽嵌入電源連接 a). 引線 b). 引線 端子 c) Pin 腳 D. 187 快連腳. E. 其它
