目前，在沖壓行業，市面上最為常見的快速換模裝置為液壓鎖模機構，該機構的工作過程為：模具在沖壓上閉合死點后,通過操作鎖模按鈕,用液壓的方式代替?zhèn)鹘y(tǒng)壓板和螺絲固定的方式實現模具上下模在沖床上的固定。

• 單機多工位模具快速換模的技術改進

單機多工位模具是將多個單工序模具集中到一幅共用模座里，由于各工序間機械手抓取送料的行程是一樣的，所以在共用模座中，各個單工序模具之間需要定位與固定；如果各單工序模具按傳統的方法（定位銷和螺絲）在共用模座中進行固定，那么當某一工序的模具在沖壓生產時出現異常后，就必須將這副模具從沖床上整體拆下，待模具維修完成后再安裝到?jīng)_床上，由于共用模座外形尺寸較大，整體拆裝極不方便，即便是采用了液壓鎖模的快速換模模技術，也會導致沖床產生較長的停機時間。體現不了單機多工位模具具有單工序沖模維修方便的優點。

設計思路：為充分發揮單工序模具結構簡單，易于維修的特點，當某單工序模具在沖壓生產時出現異常后，要實現僅拆卸發生異常的單工序模具的上?；蛳履?，其余部分不動。在這種思路下，模具在維修時，其共用模座是不用拆除的，所以常見的快速換模技術（液壓鎖模）沒有太大的實現價值。

基于這種思路，設計了單機多工位模具的快速換模裝置。將共用模座設計為快速換模結構，實現了各單工序模具上、下模在共用模座內獨立快速拆除與安裝。

• 快速換模結構和工作過程

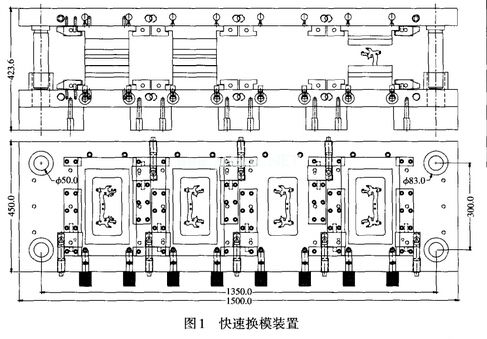

快速換模裝置如圖1所示，配合共用模座
